上銀導軌中的EGH20系列，是HIWIN上銀低組裝線性滑軌型號的一個規格，相比較EGH15，當然是負載更加大，剛性更好的一個規格。這個型號規格的上銀直線導軌滑塊，也分為EGH20SA與EGH20CA兩種四方型的導軌型號。至于具體的型號規格尺寸表，朋友們可以參照下圖，或者您可以聯系雅威達傳動賣上銀導軌的小女孩，索取更加詳細清晰的HIWIN上銀低組裝線性滑軌型號規格尺寸表。
0755-21631136

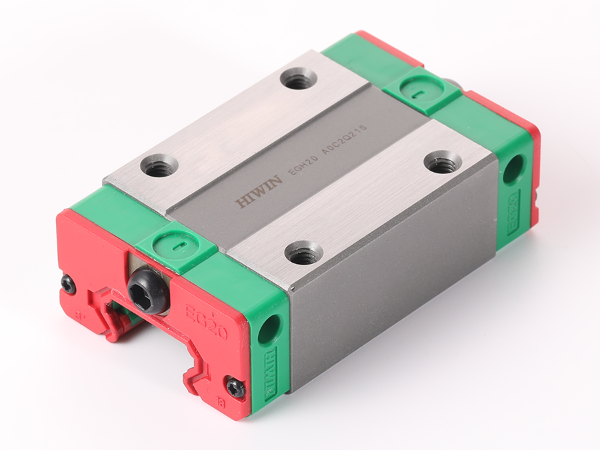

上銀線性滑軌EGH20的結構設計，跟EGH15一樣，使用4列鋼珠的設計，承受更大的負載，使得這個型號的直線導軌具有高剛性，高負載的特點。另外還有4個方向同等負載，自動調心的特點，可以吸納安裝時候的裝配誤差，滿足高精度的要求。而相對HGH來說，降低了導軌與滑塊的組合高度，縮短了滑塊的長度，適合于傳動速度高的自動化產業機械，而且空間比較有限的小型機器設備
只做原裝上銀直線導軌，拒絕以次充好
上銀導軌中的EGH20系列，是HIWIN上銀低組裝線性滑軌型號的一個規格，相比較EGH15，當然是負載更加大，剛性更好的一個規格。這個型號規格的上銀直線導軌滑塊，也分為 EGH20SA與EGH20CA兩種四方型的導軌型號。至于具體的型號規格尺寸表，朋友們可以參照下圖，或者您可以聯系雅威達傳動賣上銀導軌的小女孩，索取更加詳細清晰的 HIWIN上銀低組裝線性滑軌型號規格尺寸表。
| 型號 |
組件尺寸 |
滑塊尺寸 |
導軌尺寸 |
導軌的 固定螺栓 尺寸 |
基本 動額定 負荷 |
基本 精額定 負荷 |
容許靜力矩 |
重量 |
||||||||||||||||||||
|
（mm） |
Mr N-m |
Mp N-m |
My N-m |
滑塊 kg |
導軌 kg/m |
|||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | G | M*L | T | Wr | Hr | D | h | d | p |
E |
mm |
C(kN) |
Co(kN) |
KN-m |
KN-m |
KN-m |
kg |
kg/m |
|
| EGH20CA | 28 | 6 |
11 |
42 | 32 | 5 | 32 | 48.1 | 69.1 | 12.3 | 12 |
M5*7 |
7.5 | 20 |
15.5 |
9.58 | .3 | 6 | 60 | 20 | M5*16 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | 2.08 |
以上關于HIWIN上銀低組裝線性滑軌型號規格尺寸表-EGH20的介紹，如果您有什么疑問，或者您想要更加詳細清晰的上銀導軌型號規格尺寸表，歡迎您搜索雅威達，隨時聯系我們雅威達，獲取更加詳細的型號資料哦 。
