很多機械工程師朋友，在剛做機械結構設計的時候，經常會遇到要計算微型導軌滑塊的負載，計算傳動部件的壽命，甚至整機的壽命。那HIWIN 上銀微型導軌 負載的計算，是確定直線導軌壽命及選型是否合理的關鍵因素，那我們該怎么來計算這個負載呢？雅威達導軌姐帶大家了解一下。

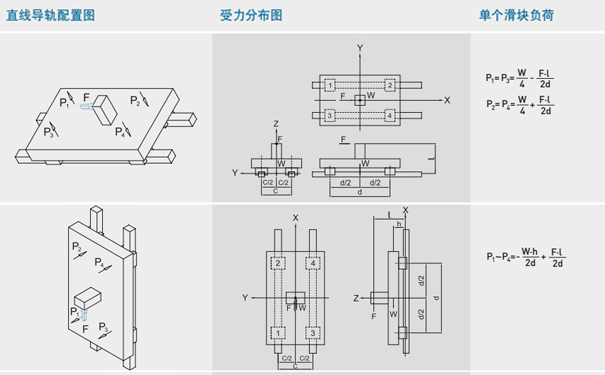

P4= W/4 +F/4 + F.a/2c+ F.b/2d

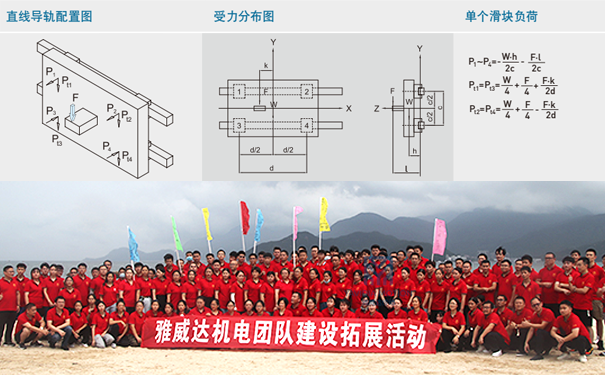

 W: 重量 Pn: 負荷(滑塊徑向，反徑向) n=1~4
 F: 外力 Ptn: 負荷(滑塊側向) n=1~4
a, b, k: 外力至幾何中心之距離
c: 導軌跨距 d: 滑塊跨距
l : 外力至驅動源的距離
h: 重心至驅動源的距離

 根據上式計算出滑塊理論行走距離。直線導軌同時滿足靜安全系數和設計行走距離（使用年限）即可

當然，微型直線導軌負荷的計算，還涉及導軌滑塊慣性力負荷，平均負荷計算以及 兩個方向等效負荷計算。

想了解更多HIWIN上銀微型導軌的一些選型事項，歡迎掃碼聯系雅威達。
